一、概述

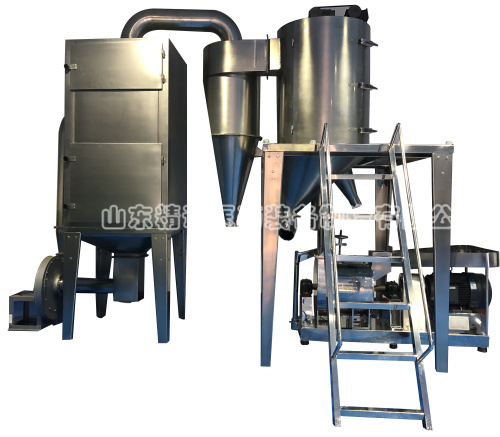

500型藥物粉碎機組廣泛應用于化工、染料、中西藥物、涂料、農藥、食品、飼料等物料的粉碎加工,對輕、重、軟、硬、脆、韌、粘、纖維性物料有很強的適應性。
機組包括電控柜、主機、集粉分級機、旋風分離器、除塵過濾器、引風機等幾部分,該機組結構緊湊合理、體積小、能耗低、效率高、傳動平穩、無粉塵飛揚、自冷功能好、安裝維修方便、易拆、易修、調換易損件方便等特點。
二.組成及性能
1.粉碎主機
粉碎機采用離心風選式,通過高速旋轉的錘片對物料進行剪切、碰撞、磨擦進行粉碎,內有分級機構,通過調節斜風葉與斜襯的間隙可調節出口物料的細度,粉碎后的物料由正風系統送入集粉分級機,主機采用聯軸器聯接,運轉平穩。
技術參數:
名 稱 | 數 量 | 單 位 |
電 機 功 率 | 22 | KW |
主 軸 轉 速 | 2940 | r/min |
生 產 能 力 | 80~400 | Kg/h |
成 品 細 度 | 80~200 | 目 |
2.集粉分級機
集粉分級機可將粉碎后的物料進行分級處理,達到細度的粉體被風力送到旋風分離器收集,達不到細度的被自動送回主機進行二次粉碎,更換分級機篩網目數可控制成品粉的細度,篩網內有自動毛刷清理機構,可防止物料堵塞篩網。
技術參數:
名 稱 | 數 量 | 單 位 |
電 機 功 率 | 1.5 | KW |
主 軸 轉 數 | 32 | r/min |
篩 網 尺 寸 | ?700×1200 | ㎜ |
3.旋風分離器
含塵氣流進入分離器時,將由直線運動變?yōu)閳A周運動,氣流沿器壁呈螺旋形向錐體流動,旋轉過程中產生離心力,將密度大于氣體的塵粒甩向器壁下落到關風機排出 ,氣流下降時錐體因錐形收縮而向中心靠近,由排氣管排出。
技術參數:
名 稱 | 數 量 | 單 位 |
關 風 機 功 率 | 0.37 | kw |
轉 速 | 1440 | r/min |
4.除塵過濾器
本機是使含有微粉的氣體通過特殊的過濾材料來達到分離氣體中固體粉塵的設備,該機采用特殊濾袋過濾。
技術參數:
名 稱 | 數 量 | 單 位 |
處 理 風 量 | 2800 | m3/h |
過 濾 面 積 | 13 | ㎡ |
除 塵 效 率 | 99.9 | % |
5.引風機
技術參數:
名 稱 | 數 量 | 單 位 | |
電 機 功 率 | 3 | kw | |
轉 數 | 2900 | r/min | |
風 量 | 1558 | m3/h | |
風 壓 | 3384 | Pa |
6.電控柜
為整套機組的控制中心,通過按鈕可控制各工序的正常工作。
