結構：

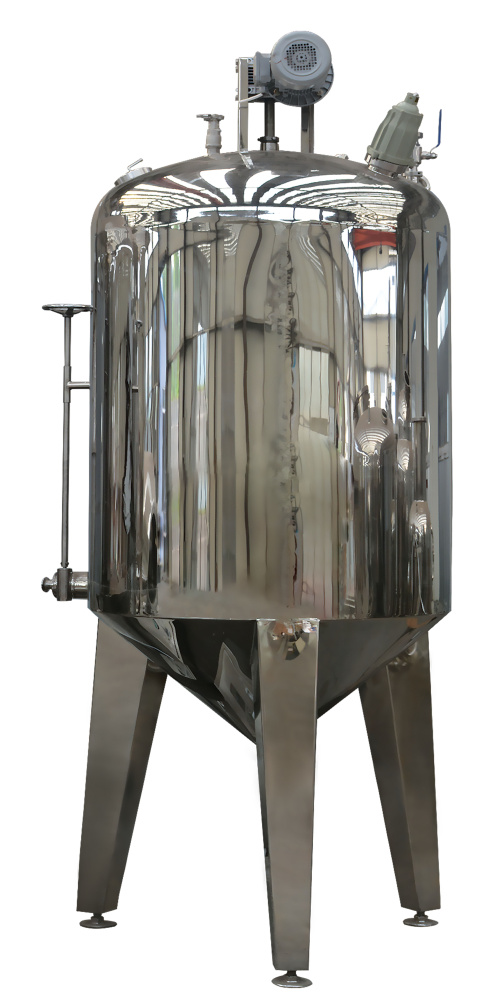

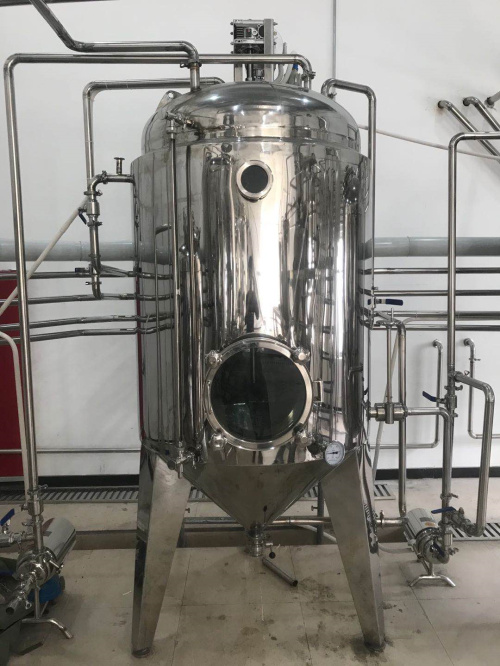

醇沉罐由標準橢圓形封頭、錐形底及槳式攪拌器組成，采用不銹鋼制作，中藥廠醇沉工藝、沉降式固液相分離的專用設備。

產品介紹：

醇沉罐應用于中藥、口服液、食品等的酒精沉淀，酒精沉淀罐是醇沉工序的關鍵設備。主要用于中藥水煎液經濃縮后進行冷凍灌溫酒精沉淀的操作，也可用中藥提后濃縮液進行水沉淀的操作。亦可適用于其它化工、食品、口服液、染料等行業懸浮液的冷凍或常溫沉淀、固液相分離的工藝操作。

工作原理：

中藥水煎濃縮液（一般比重為1.1左右），去除非醇溶性的淀粉、蛋白質等，采用加入酒精配成含有醇度的液體，然后低溫冷凍沉降進行固液分離以提高中藥提取液的醇度及澄明度，從而提高產品質量。濃縮液和酒精按工藝要求，投入各自的配比量并開啟冷凍鹽水或冷卻水，攪拌混和均勻，達到料液所需的溫度后停止攪拌，繼續在夾套內通入冷凍鹽水或冷卻水，保證所需的液溫。待沉淀完成后開啟上清液出料閥，用自吸泵將上清液抽出，因內裝浮球式出液器，隨上清液液面逐漸下降，浮球也隨液面下降，待上清液抽完，因濁液密度遠大于上清液，浮球浮在沉淀物表面不再下降，出液器自動停止出液。此時可打開出渣口，將沉淀物排出。根據物料不同沉淀物質不一樣，可先打開底部蝶閥將稀料放出。

對于某些沉淀物（如淀粉類）可能會結塊，造成出渣不暢，可向沉淀物通入加熱蒸汽使其軟化，即可將渣排出。待沉淀物放凈用水將罐內壁清洗干凈，關閉蝶閥。如果一次處理藥液量較多，一臺醇沉罐的容量不足以完成相應的工作，那么可以配備一臺或多臺靜置罐。在醇沉罐中將酒精和濃縮藥液按工藝攪拌后，由自吸泵吸入靜置罐。靜置罐中同樣具有夾套和浮球式出液器，可對混和液進行冷卻沉淀和出液。（利用一臺攪拌罐配置多臺靜置罐，此工藝操作既節省能源又減少投資，因醇沉工藝的操作攪拌時間短、靜置時間長，攪拌器大部分時間是閑置的）。沉降液分離（即醇沉）的沉淀時間與罐內液溫有直接關系，一般中藥醇沉。

技術參數：

安全注意事項

1、粉碎、制丸、膠囊填充、包裝、混合設備等操作不當時容易發生傷手事故；

2、注意用電安全，嚴防電擊、超負荷等原因引發火災；

 3、烘箱設備，提取濃縮設備，粉碎設備、球型濃縮設備、夾層鍋等所有設備全部出廠設備為常規（非防爆）設備，不得加工含有酒精等可燃可爆成分的物料！?。。。。?/span>

 4、設備本身不具備任何防爆作業功能，禁止進行烘干、提取、加工含酒精、硝酸等一切易燃易爆成份及以酒精（但不局限于酒精的一切易燃易爆物品）為溶劑做的一切物料的作業加工，禁止進行加工其他含易燃易爆物品及其它物質的作業，以免發生火災、爆炸等安全事故，如違規操作造成的一切后果由操作責任方負責。

5、貴處如加工易燃易爆可燃可爆物品應按照防爆要求采購正規防爆設備，使用時應在正規防爆車間操作作業，設備安裝及使用應接受當?shù)靥貦z部門備案監管，設備按時定期接受監管部門效驗檢測，作業應由正規帶證作業人操作。

所有設備要按照公司提供的操作規程操作，定期檢查維護保養，（材料如遇丟失請及時聯系我公司免費提供，需提供設備的購買年限），使用方應建立完善的設備使用維護機制，確保有問題能及時處理及設備更好的維護保養。

安全無小事，設備安全問題使用方必須重視，再次感謝多謝您對我們工作的信任與支持。
